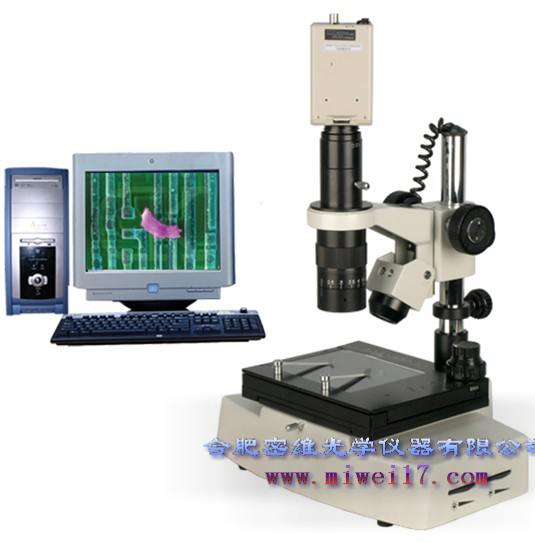

XTL-D50型 电脑型体视显微镜 一、仪器用途 电脑型测量连续变倍体视显微镜使用范围相当广泛， 它观察物体时能产生正立的三维空间像，立体感强，成像清晰和宽阔，具有较长的工作距离，并可根据观察物的特点选用不同的反射和透射光照明，是适用范围非常广泛的常规显微镜。 对同一物体可实现连续放大倍率观看,可能直接在电脑上观察实物图像,并能对图像进行任何几何尺寸的测量,并能对测量的数据及图像进行合并、保存，也能将测量的数据导入EXCEL。 本仪器性能可靠，操作简单，使用方便，且外形美观，不仅可作教学示范，生物解剖，作观察分析，由于本显微镜具有很高的分辨率及大视场范围的清晰度，因此还可作可广泛用于医疗卫生。农林地质，电子精密机械等行业和部门。特别适合LC裸片的检验，LCD印刷粘贴检验，LED生产检验，PCB板检验，冲压电镀检验，电子元件检验。 二、技术参数 1.摄像目镜：直接连接CCD，图像导入计算机。 2.物镜变倍范围 ：0.7X--4.5X 3.变 倍 比 ：6.5：1 4.双目瞳距调节范围 ：55--75mm 5.圆形载物台直径 ：95mm 6.移动工作距离：250mm 7.光 源 ：上下卤素灯照明 8总放大倍数 ：7X—350X (以17寸显示器，2X倍的大物镜为例) 三、其主要功能如下： 1.图形测量：点、线、矩形、圆、椭圆、圆弧、多边形。 2.图形关系测量：两点距离、点到直线距离、两线角度、两圆关系。 3.元素构造：中点构造、中心点构造、交点构造、垂线构造、外切线构造、内切线构造、弦构造。 4.图形预置：点、线、矩形、圆、椭圆、圆弧。 5.图形处理：图形大小改变、图形位置移动、图形数值化修改。 6.图像处理：图像捕捉、图像文件打开、图像文件保存、图像打印。 7.测量功能：能测量所有图片上的几何尺寸（点、线、圆、弧以及各元素的相互关系），测量的数据可以自动地标注在图片上，并能可以导入Excel 文档进行统计、编辑。也可以将图片和数据一起保存。所有的测量都能自动进行。 四、系统组成 电脑型体视显微镜（XTL-D50E）1、XTL-D50显微镜 2、适配镜 3、摄像器(CCD) 4、图像采集卡 5.测量软件 6.计算机 五、参考放大倍数 电脑型(XTL-D50E)：7X-350倍(以17寸显示器，2X倍的大物镜为例)
